碳纖維制品熱固成型時，溫度和壓力對性能的影響

　　碳纖維復合材料近幾年在汽車產(chǎn)業(yè)的應用案例逐漸變多，而且不僅限于國外豪華車型，國內(nèi)高端電車上也有一些嘗試案例。汽車應用中多為熱固性碳纖維復合材料，相關制品從裝飾部件逐漸過度到核心系統(tǒng)部件，這意味著碳纖維加工工藝的提升，也證明了碳纖維的應用價值越來越高。目前碳纖維制品多采用熱壓或模壓成型的工藝，在成型過程中，溫度和壓力是非常重要的加工因素。合理調(diào)控溫度和壓力，可以保障熱固性碳纖維制品的性能更穩(wěn)定，智上新材料帶你了解其中的一種基礎知識。

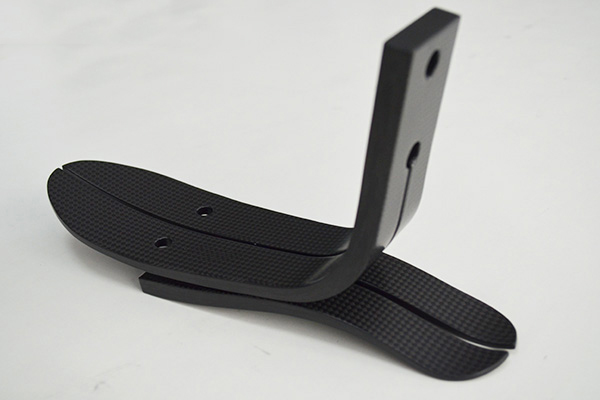

　　碳纖維制品熱固成型時溫度是多少？過高或偏低會影響性能嗎？

　　熱固性碳纖維制品在固化階段，溫度是影響成型的關鍵性因素之一，但溫度并不是固定的，它會隨著樹脂基體而發(fā)生變化，溫度區(qū)間通常為 120°C~ 180°C.在整個熱固過程中，碳纖維復合材料中的樹脂發(fā)生化學反應，復合材料會逐漸固化發(fā)硬，而且這個過程是不可逆的。高性能碳纖維復合材料通常伴隨著更好的耐高溫性，這也會拉高其固化的整體溫度，因此相應的固化溫度會有所提升，甚至可能超過200℃。

　　固化溫度對碳纖維復合材料制品成型過程和成型后的性能都存在直接影響，溫度過高或偏低，都會帶來無法逆轉(zhuǎn)的負面效果。因此在成型階段，調(diào)控好溫度，在加溫、持溫和降溫階段都需要做好嚴格的把控，避免造成碳纖維制品的報廢。

　　1、溫度過高影響：

　　a、過度固化：高溫會使樹脂過度固化，甚至開始分解，導致脆性提升和柔韌性下降。

　　b、熱降解：樹脂可能會發(fā)生降解，失去抗沖擊性并降低性能。

　　c、內(nèi)應力：快速或過度加熱會導致固化不均勻，產(chǎn)生內(nèi)應力，從而導致翹曲或尺寸不穩(wěn)定。

　　2、溫度偏低影響：

　　a、固化不完全：樹脂可能無法完全固化，導致基體中的交聯(lián)較弱，嚴重降低復合材料的機械強度、剛度和熱穩(wěn)定性。

　　b、性能下降：固化不充分會降低耐化學性和耐熱性，使復合材料在負載下更容易變形和損壞。

　　c、耐久性弱：未固化的產(chǎn)品更容易分層、開裂，并降低長期耐久性。

　　碳纖維制品熱固成型時壓力是多少？過大或偏小會影響性能嗎？

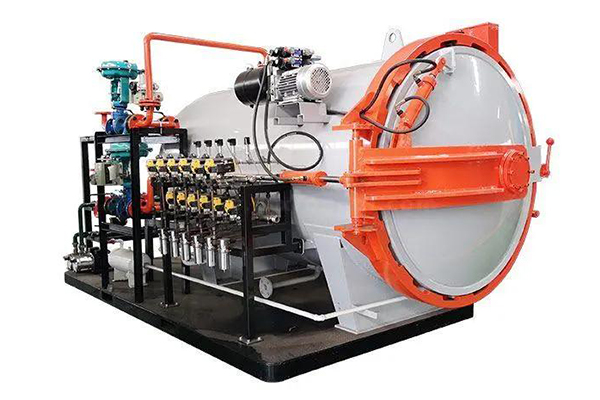

　　相較于溫度，壓力的控制同樣是直接影響熱固性碳纖維制品成型的核心因素。不同類型碳纖維和基體組合而成的碳纖維復合材料，其對應的成型壓力也會隨之變化，壓力區(qū)間通常在50~100psi（磅/平方英寸）。不同成型工藝下，施加壓力存在較大的差異，高壓釜固化時施加壓力通常為85~100psi,真空袋固化時時間壓力通常為15psi,而高精度壓縮成型時施加壓力可能超過500psi.

　　加壓、穩(wěn)壓和降壓階段，在碳纖維制品成型過程中都是需要合理調(diào)控的。對于不同結構的碳纖維制品來說，其施加壓力自然存在差異，而這種差異需要技術人員通過加工要求和經(jīng)驗來判斷和實施。施加的壓力過大或偏小，會直接影響碳纖維制品熱固階段的效果，同樣造成不可逆的負面影響。

　　1、壓力過大影響：

　　a、纖維變形或屈曲：壓力過大會使碳纖維變形，可能導致纖維錯位或屈曲，降低整體的機械性能。

　　b、樹脂匱乏：高壓會擠出過多的樹脂，導致“樹脂匱乏”，無法完全粘合纖維，引起粘合力弱，導致碳纖維制品結構脆弱和受損。

　　c、翹曲或尺寸不穩(wěn)定：壓力過大會導致厚度不均勻或翹曲，特別是在復雜形狀中，促使碳纖維制品尺寸不穩(wěn)定或精度下降。

　　2、壓力偏小影響：

　　a、固結不良：壓力偏小可能導致纖維層壓實不充分，從而產(chǎn)生空隙、氣穴或富含樹脂的區(qū)域，會削弱整體結構，降低材料的強度和剛度。

　　b、樹脂分布不均勻：如果沒有足夠的壓力，樹脂可能無法均勻擴散，導致粘合不一致并降低承載能力。

　　c、孔隙率增加：低壓會導致材料內(nèi)孔隙率更高，使其更容易受到濕氣和化學物質(zhì)等帶來的環(huán)境損害，并降低抗疲勞性。

　　熱固性碳纖維制品一旦成型，就無法二次重塑，因此在成型階段的加工上需要做好充足的準備。智上新材料認為：合理調(diào)控溫度和壓力是保障碳纖維制品性能最為直接的操作手段，技術人員只要通過有效培訓和實機操控就能完全掌握，設將負面影響消弭殆盡。
